SIM卡接口
|SIM卡接口|-|-|-|-|-|
|-|-|-|-|-|-|
|SIM_DIO|2|DIO|SIM卡数据|p1|IOmax =50mA,自适1.8V,3.0V|
|SIM_RST|3|DO|SIM卡复位|p1|IOmax =50mA,自适应1.8V,3.0V|
|SIM_VDD|4|PO|SIM卡电源|p1|IOmax =50mA,自适应1.8V,3.0V|
|SIM_CLK|5|DO|SIM卡时钟|p1|IOmax =50mA,自适应1.8V,3.0V|

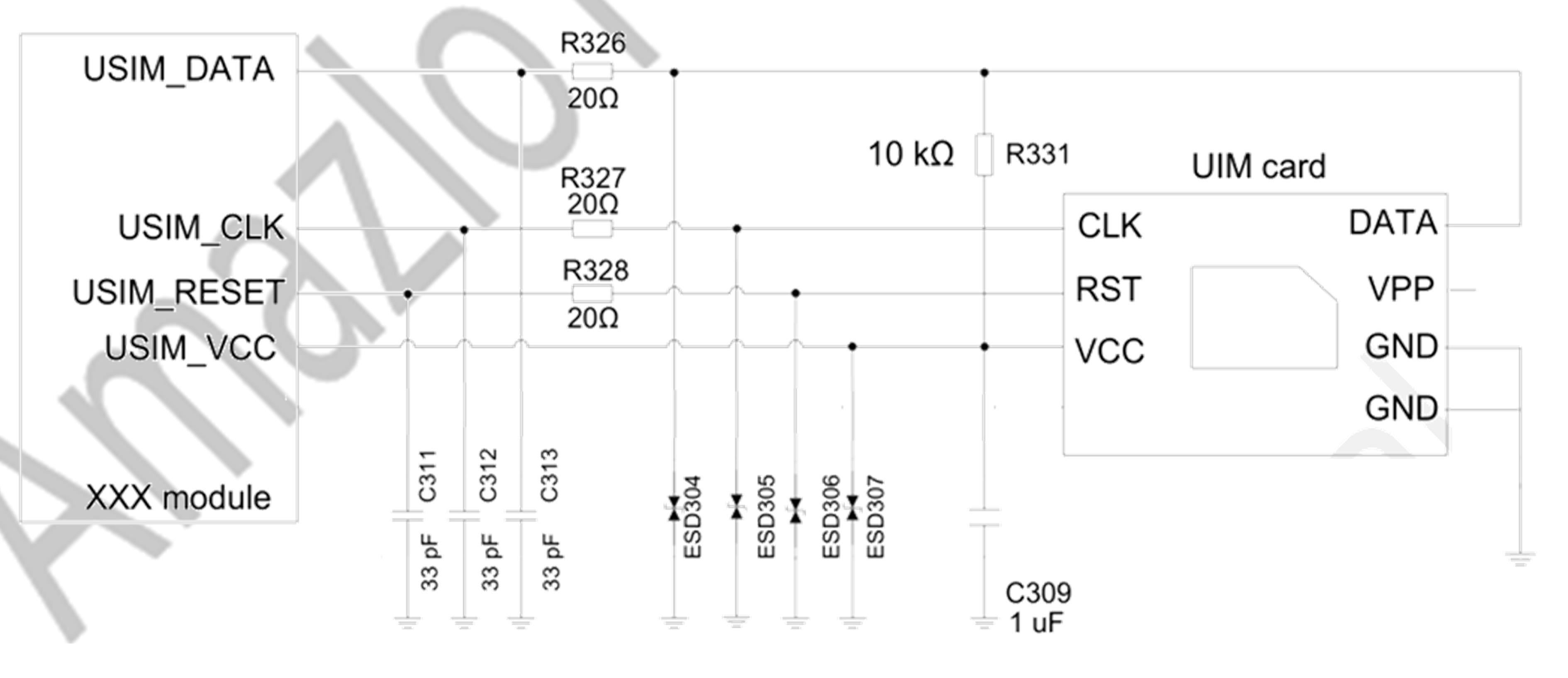

AM21E_V5 模块提供一个兼容 ISO 7816-3 标准的 USIM 卡接口，USIM 卡电源由模块内部电源管理器提供，支持 1.8V/3.0V 的电压。参考原理图如下图所示。
原理图设计注意事项：
- USIM_DATA 管脚内部没有上拉，外部设计需要预留上拉电阻位置。
- 在电磁环境复杂的应用中，对 ESD 防护要求高，建议在各信号线上配置 ESD 防护二极管,且结电容尽可能小。
- 在 USIM_DATA，USIM_RESET，USIM_CLK，USIM_DET 引脚上，靠近模块的地方串联一个不大于 20Ω 的电阻，可以有效地改善 ESD 性能。
- 射频辐射容易干扰 USIM 信号，造成掉卡。USIM 应远离天线区域和射频电路区域。
- USIM 卡应靠近模块放置，USIM 走线应尽可能短和包地处理，尽可能提高抗干扰能力。
- ESD 防护电阻及 ESD 器件应靠近 USIM 卡放置。
