射频接口
|管脚名称|管脚序号|功能描述|备注|
|-|-|-|-|
|ANT_MAIN|76|2G/3G/4G 主天线|50Ω阻抗匹配
|ANT_DIV|94|分集接收天线|50Ω阻抗匹配
## 1. ANT_MAIN/ANT_DIV 天线接口
AM400E 模块的 MAIN/DIV 天线接口要求 50Ω阻抗特性，从模块接口到天线之间的走线也需要控制，在阻抗范围内，因此为保证射频性能，需要在中间需要增加匹配网络，匹配网络一般分为 L 型，T 型， π 型三种，分别如下图所示，推荐使用 π 型网络。

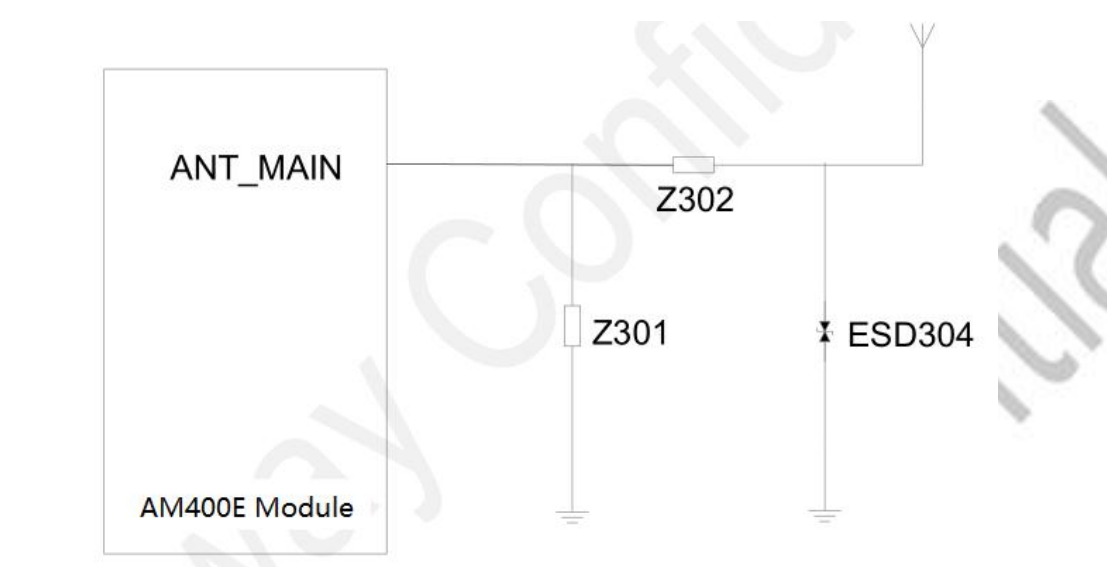

L型网络：

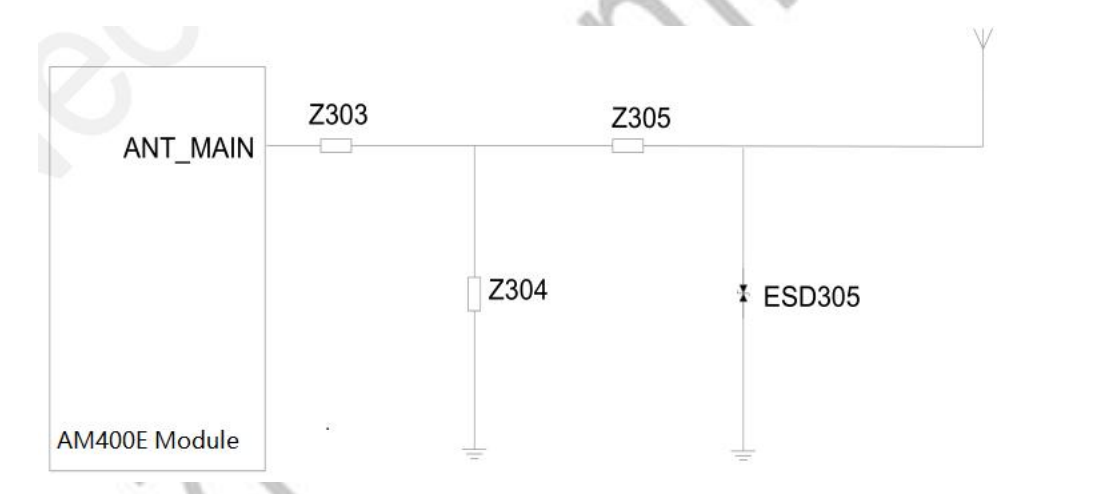

π型网络：

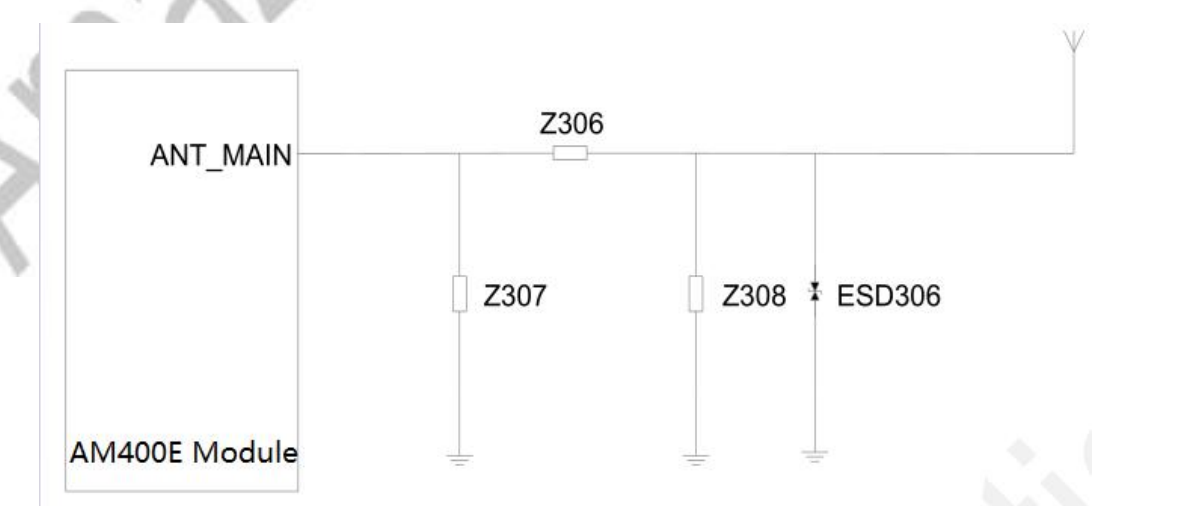

T型网络：
原理图设计注意事项：
- 以上射频匹配电路中的元器件是电容，电感与 0Ω 电阻元器件的组合，且 RLC 器件尽量靠近天线端口。
- 建议增加静电防护，可使用超低结电容的 TVS 管，推荐使用结电容不大于 0.5pF 的 TVS 管，同时需 要确保 TVS 管的反向击穿电压大于 10V，推荐反向击穿电压为 15V 以上的 TVS 管。PCB 设计注意 事项：
- 射频线周围要用接地铜箔包裹，接地铜箔要多打接地过孔，保证接地阻抗尽量小。
- AM400E 模块和射频线之间的 PCB 走线，需要进行 50Ω 阻抗控制，且长度尽量短。

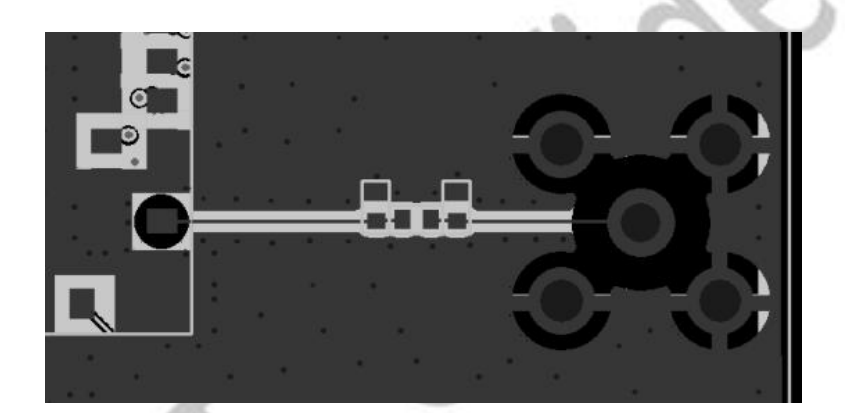

- 如果使用 SMA 头射频座，为减小 RF 焊盘较大导致寄生电容较大而引起的天线性能降低的可能性，模 块射频焊盘下第一层和第二层都建议挖空，第三层的参考地要完整，如下图所示。
- 至少保证与模块天线焊盘同一层局部区域净空,而且相邻层参考地要保证接地良好。
- ANT_MAIN 和 ANT_DIV 的位置要保持在一个合理的距离，避免相互间干扰，影响接收性能。
- 模块射频信号以及射频相关的元器件的位置布局，应注意远离数字电路、开关电源、电源变压器、功率 电感或时钟等。
## 2. 天线装配
模块所用的天线，必须符合移动设备标准，驻波比应在 1.1 到 1.5 之间，输入阻抗 50Ω，使用环境不同，对天线的增益要求也不同，一般情况下，带内增益越大，带外增益越小，天线的性能越好。
模块天线接口可连接胶棒天线、吸盘天线或者内置皮法天线，外部天线和射频管脚连接之间要有良好的 屏蔽。如果使用射频缆线连接，要使外部的射频缆线远离所有的干扰源，特别是数字信号及开关电 源等。
以下是几种常用的天线装配方式：

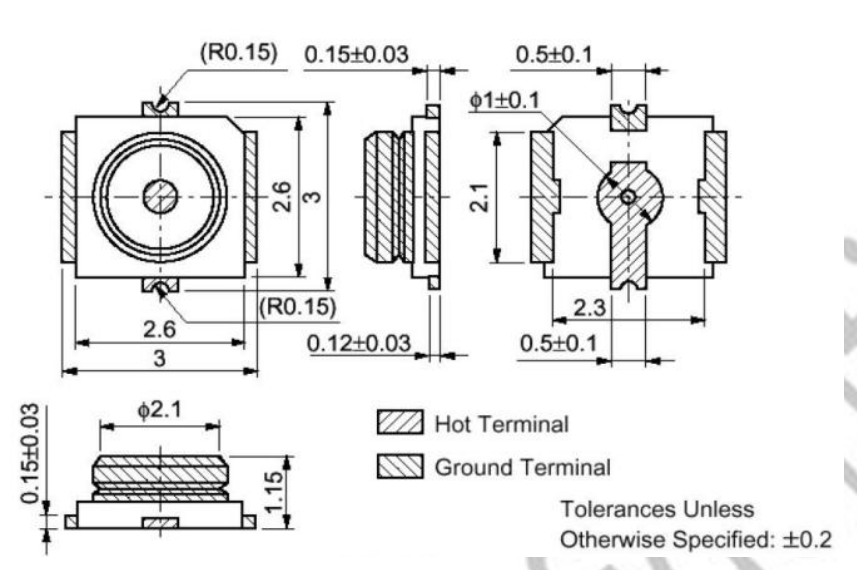

模块天线采用射频线的连接方式，建议使用 Murata（村田）公司的 GSC 射频连接器，推荐型号为 MM9329-2700RA1，具体封装规格如下图所示，外接天线可通过射频线连接外部天线。

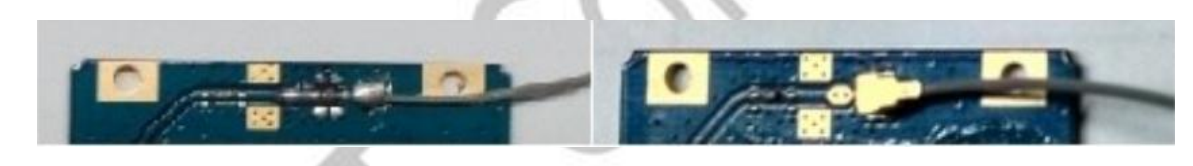

射频线通过焊接的方式与模块连接，但一定要保证焊接的充分性，防止线损过大影响到模块的射频性能。 两种连接方式的效果图如下图所示。

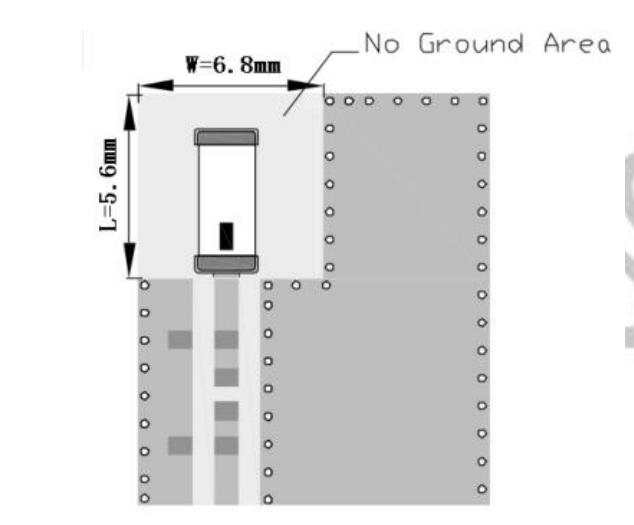

- PCB 天线或贴片陶瓷天线。 由于模块工作的频率范围较广，而 PCB 天线或者陶瓷天线很难做到覆盖较宽频率，因此这种连接 方式建议仅用于 WLAN 或者蓝牙天线使用。 2.4G 贴片陶瓷天线布局举例如下图（以 SLDA52-2R540G-S1TF 为例）。

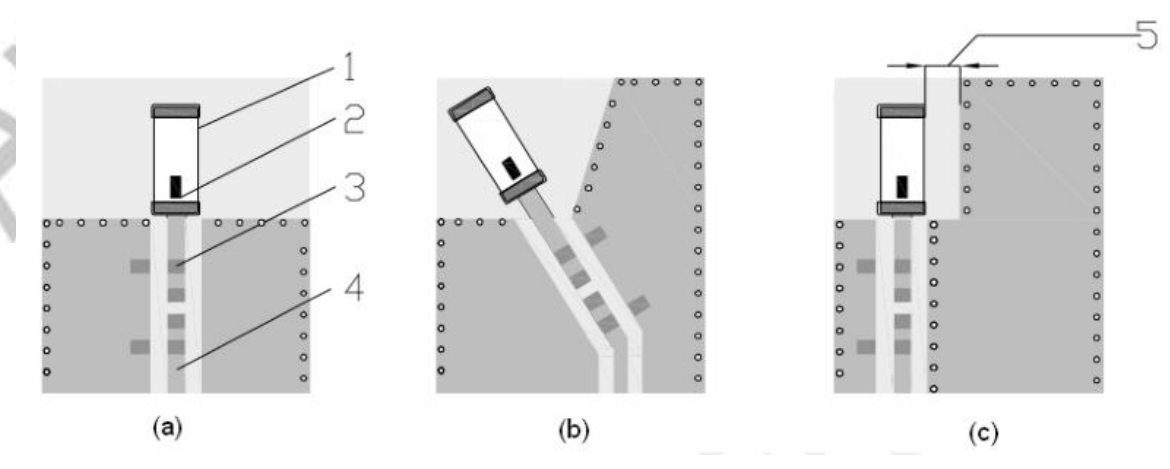

如果 PCB 板有足够的空间，建议参考（a）示意图所示布局。 1 为片式天线； 2 为天线馈端标记； 3 为匹配电路焊盘； 4 为 50 欧姆阻抗线； 下图中标识 5 所示，天线和地之间的区域，请参照如下图所示；
更详尽的内容，请参考天线厂家使用及其说明文档。
