控制接口

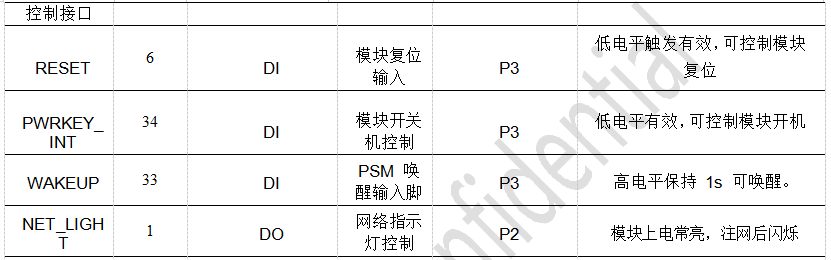

**AM21E 的一些信号是用来控制和显示模块的工作状态。以下描述为这些信号定义和应用。**
## 1.RESET_N
复位通过 RESET_N 管脚实现。在模块正常工作状态下，RESET_N 管脚输入超过 200ms 的低电平脉冲时可触发模块复位。
如果使用 2.8V/3.0V/3.3V 的 IO 系统，建议使用三极管隔离，具体设计请参考以下两图。若想使用高电平复位，请参考MCU 控
制开机电路图。

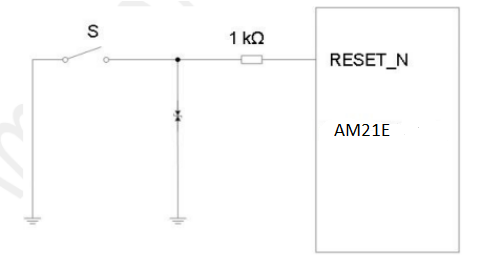

### 按键控制模块复位

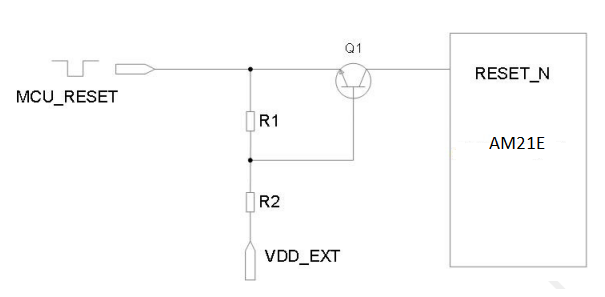

### 复位三极管隔离参考电路

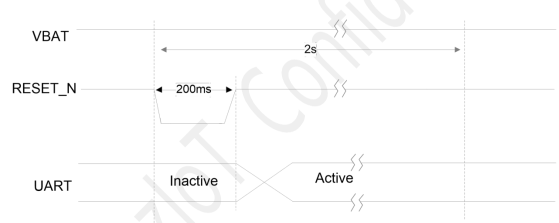

3.3V 系统下，R1=47K，R2=4.7K，三极管基极供电电压推荐为 2.8V。AM21E模块复位流程如下图。
## 2. NET_LIGHT

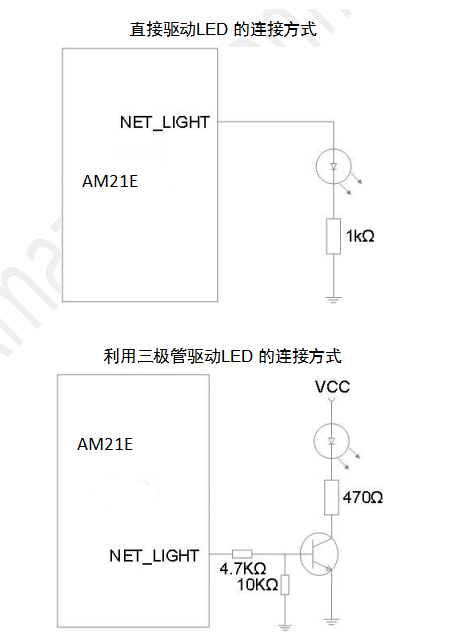

NET_LIGHT 管脚输出高电平为 2.8V，最大提供 4mA 的驱动电流，可用高电平直接驱动普通的 LED指示灯。如果 LED 亮度不能满足设计要求，可通过三极管驱动增加亮度。参考图如下。详细使用方法请参考《Amaziot_AM21E_AT 命令手册》。
## 3. WAKE_UP
该管脚实际用来唤醒进入低功耗状态的模块。当模块进入休眠低功耗状态时，如果用户需要发送数据， 则需要主动把 WAKEUP 管脚拉高维持1s 以上来唤醒模块，模块唤醒后需要用户侧有数据发送请求（配合AT 指令使用），否则模块认为没有数据发送请求则会再次进入 休眠低功耗状态状态，详细使用方法请参考“低功耗应用流程”。

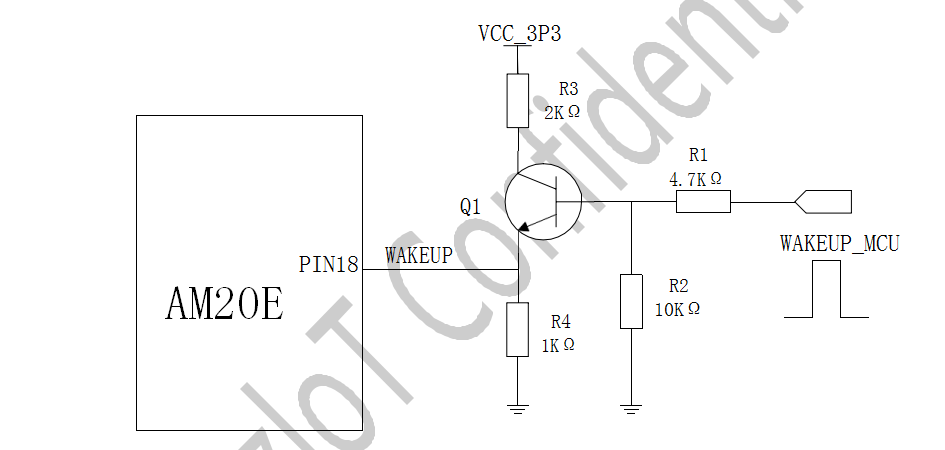

WAKEUP 管脚默认为低电平，接近 0V。高电平有效，高电平将模块从低功耗模式唤醒。上图中，VCC_3P3 典型值为 3.3V，由外部主板电源域供电。WAKEUP_MCU 接 MCU 侧的 GPIO。WAKEUP_MCU 只在模块处于 PSM 模式需要被唤醒时，输出宽度为 1 秒或以上的高电平脉冲；其它时候需要将 WAKEUP_MCU 置低电平。
