调试软件工具固件升级
该文档介绍了AM900E模块利用coolwatcher调试软件进行固件升级的方法。
Coolwatcher是在开发中最常用的调试软件，进行升级之前首先
- 确保串口驱动安装成功。
- HOST接口接入电脑
- 软件所在目录不能包含中文或空格
## 1. 打开coolwatcher窗口

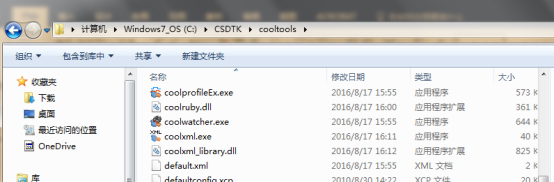

Coolwatcher.exe的路径为c:/csdtkX/cooltools/coolwatcher.exe，可在桌面建立一个快捷方式，以便想使用的时候快速打开。

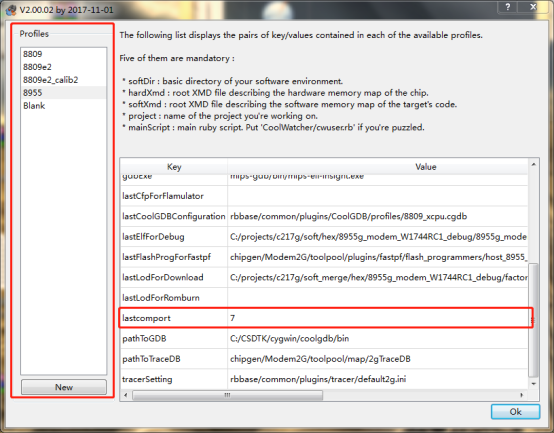

每次打开程序都会弹出设置窗口
左侧profiles选择项目的芯片类型：
选择8955
右侧的lastcomport选择com口

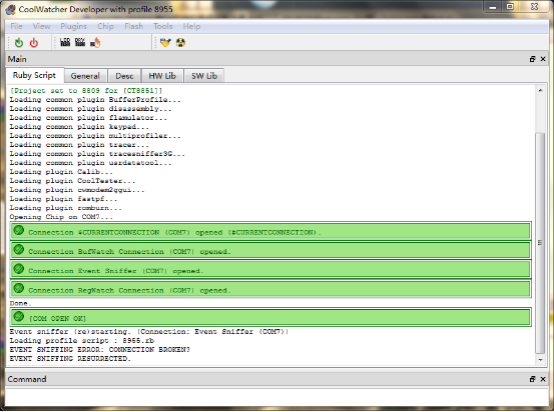

选择之后点击ok进入主界面，等待主界面初始化完成
注意：第一次运行coolwatcher时，会弹出下面的控制台界面提示安装ruby库 请不要关闭，否则coolwather将无法正常使用(解决办法: 删除CSDTK\cooltools 目录下的 lib 目录,然后重新打开coolwatcher,弹出黑窗口后,不要关闭它,等一会, 直到其自动消失,就不会出现这个问题了)

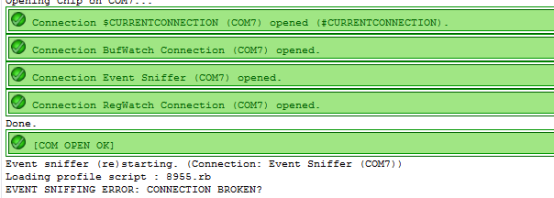

如果之前选择的com口是正确的，则会出现上图中的
如果出现现象不同则要考虑是不是com选择出错造成的。
## 2. 确认与硬件连接状态
再烧写固件前需要确认硬件与pc连接状态。最稳妥的确认连接状态的方式是确认Ruby Script窗口是否打印detected event信息。

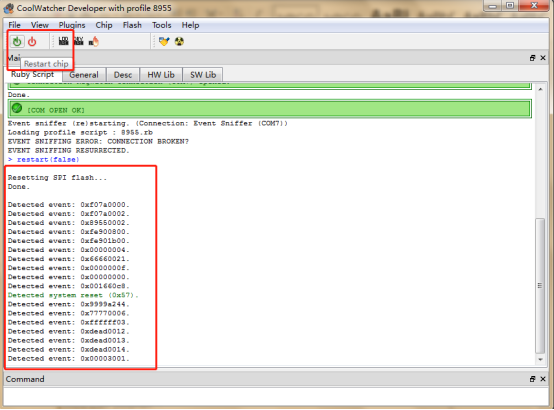

进行如下重启操作后确认detected event信息打印情况：点击图中的restart chip按钮或者将模组断电后再上电
如果始终不打印detected event信息，请按如下顺序检查：
① 模组是否上电
② 连接线是否存在断路
③ 是否接地
④ TX/RX是否接反
⑤ COM口是否选择错误
⑥ COM口是否因为打开太久连接失效
如果是由于上述的原因产生连接问题，则需要按如下顺序进行解决：
① 解决硬件连接的问题
② 重开COM口
③ 再次执行重启操作观察detected event信息打印情况
重开COM口方法，按如下步骤进行：
① 在windows桌面右下将现有com关闭
② 在coolwatcher的command窗口键入copen+空格+正确的com口号后点击回车
例如“copen 8”
等待com口重新开启后，再进行重启操作确认能否打印detected event信息
注意：如果芯片首次使用，内部没有固件时也不会打印detected event信息，通过对模组断电再上电会出现如下提示进行判断：
此时也为连接状态，也可以进行固件烧写操作。
## 3. 进行固件烧写
①选择固件
注意：固件和配置文件的路径不要包含中文
点击LOD按键选择固件
固件分成三种：
1. bootloader：bootloader的程序固件
2. program：程序代码的固件
3. 既有bootloader又有program的固件
注：如果程序没烧过bootloader的固件无法正常执行，此时需要烧写带bootloader的固件
②选择flash配置文件
点击DRV按键选择flash配置文件：
路径C:\CSDTK4\cooltools\chipgen\Modem2G\toolpool\plugins\fastpf\flash_programmers
选择host_8955_flsh_spi32m_ramrun.lod
③点击烧写按键进行固件烧写

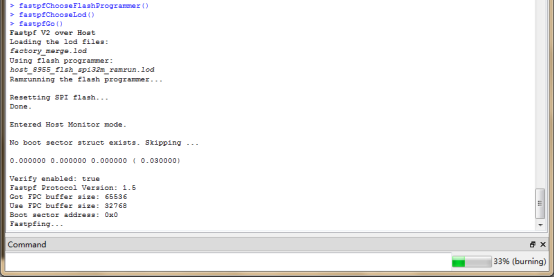

进行烧写中会出现如下进度条
进度条走完，表示烧录完成，然后将模块的UART口接入电脑串口，通过串口调试助手发送ATI版本查询命令，确定固件升级成功。
