USB接口
模块 USB 接口支持 USB2.0 高速协议，支持从设备模式，不支持
USB 充电模式 。USB 输入输出走线需遵从 USB2.0 特性
### USB 接口定义
|管脚号| 信号名称 |IO| 描述|
|-|-|-|-|
|71| USB_VBUS| PI| USB 插入检测
|70| USB_DM| IO| USB 差分信号-|
|69| USB_DP| IO| USB 差分信号+|
模块作为 USB 从设备,支持 USB 休眠及唤醒机制。USB 接口应用参考电路如下：

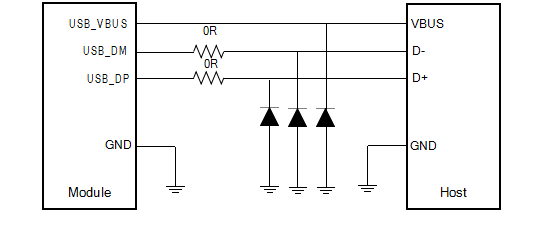

### 参考电路
### 注意事项
- USB 接口支持高速(480Mbps)和全速(12Mbps)模式，因此走线设计需要严格遵循USB2.0 协议要求，注意对数据线的保护，差分走线，控制阻抗为 90Ω。
- 为提高 USB 接口的抗静电性能，建议数据线上增加 ESD 保护器件，保护器件的等效电容值小于 2pF。建议在数据线上串联 0 欧姆电阻。
- 模块的 USB 接口对外不提供 USB 总线电源，模块只能作为 USB 总线设备的从设备。
- USB 接口可支持的功能有：软件下载升级、数据通讯、AT Command 等功能。
