电源设计
**电源电路设计和布局，是整个产品设计中非常重要的环节，电源设计好坏影响整个产品的性能。请仔细阅读电源设计要求，遵循正确的电源设计原则，确保达到最优的电路性能。**
## 1.VBAT
供电电源设计包含两个部分：电路设计、PCB 布局。
### 1.1电路设计

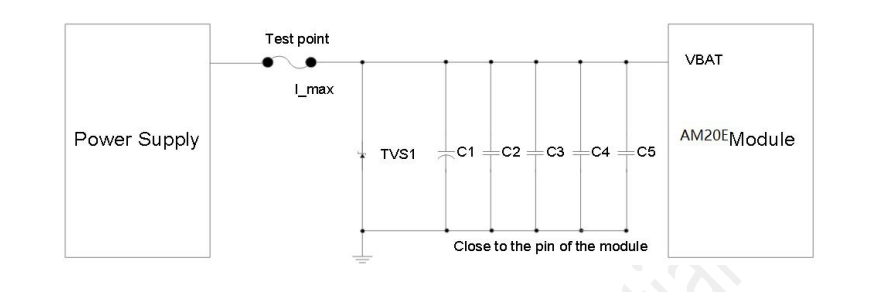

AM20E模块电源供电采用 3.1V-4.3V 电源输入，典型值为 3.6，电池供电。电路设计方式如图 所示。
模块供电最大输入电压 4.3V，典型值为 3.6V；
TVS1 保护电压不能高于模块最高承受电压，需要靠近电源输入接口放置，确保电源浪涌电压进入到后端电路前即被钳位，保护后端器件及模块；
C1 可选择大容量的铝电解电容（470μF 或 1000μF）或者钽电解电容（220μF 或 100μF），可以提高电源的瞬间大电流续流能力，耐压值大于电源电压的 1.5 倍；
靠近模块位置放置低 ESR 的旁路电容，滤除电源中高频干扰；

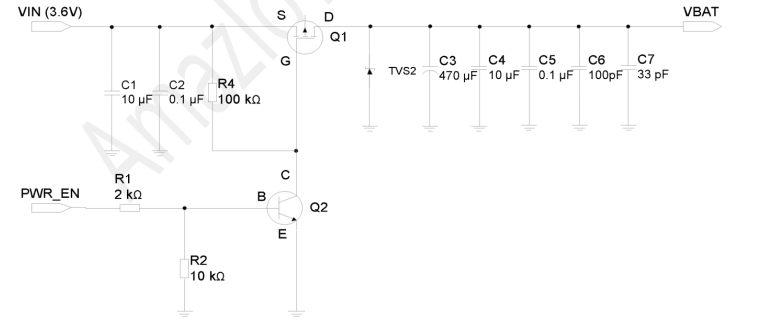

若需要控制电源供电，推荐如下电路设计
Q1 选择增强型 P-MOSFET，要选择耐压高，漏极电流更高，直流电阻低的器件；
Q2 选择普通 NPN 三极管，或者 NPN 数字三极管。请注意 R1/R2 参数取值，尤其考虑到低温下三极管基极导通电压会上升，确保设计上裕量充足。
TVS2 需要靠近电源输入接口放置，确保电源浪涌电压进入到后端电路前即被钳位，保护后端器件及模块；
C3 应靠近模块放置，可选择大容量的铝电解电容（470μF 或 1000μF）或者钽电解电容（220μF或 100μF），可以提高电源的瞬间大电流续流能力，耐压值大于电源电压的 1.5 倍；
靠近模块位置放置低 ESR 的旁路电容，滤除电源中高频干扰；
### 1.2 PCB 布局
供电电源在输出端必须放置 ESR 电容器，抑制尖峰电流。电源输入端的放置 TVS 管，抑制电压尖峰，保护后端器件。电路设计固然重要，但是器件布局和走线也同样重要。下面概括电源设计中的几个要点：
TVS 可吸收瞬时大功率脉冲，能承受瞬时脉冲电流峰值可达几十甚至上百安培，钳位响应时间极短。TVS 应尽量靠近接口处放置，确保浪涌电压可以在脉冲耦合到邻近 PCB 导线之前即被钳位；
旁路电容需要靠近模块电源引脚放置，滤除电源中的高频噪声信号；
模块主电源回路，PCB 走线宽度要确保能安全通过 1A 电流，且不能有明显的回路压降。要求 PCB走线宽度至少为 1mm，保证电源部分的 地平面尽量完整。尽量使电源走线短而粗；
噪声敏感电路应该远离电源电路，如音频电路/射频电路等等，尤其是使用 DC-DC 电源更应该特别注意；芯片 GND 引脚和底部焊盘要保证接地，确保散热良好及隔离噪声。
注意：
禁止使用二极管降压的方式来给模块供电，由此而导致的性能或者产品质量问题，我司不承担任何责任。二极管的正向压降 Vf 会随着电流的变化而剧烈变化，模块在通信过程中，若有瞬间大电流，电源电压变化很大；同时，二极管的 Vf 随温度的变化是非线性的，低温时 Vf 会显著增大。基于上述两个原因，二极管降压的方式供电，将致使模块工作不稳定

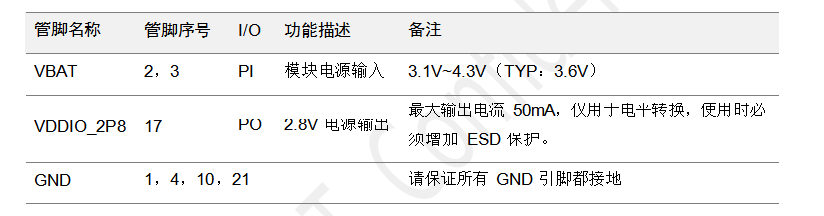

## 2 VDDIO_2P8
AM20E模块提供 1 路 VDDIO_2P8 输出，可提供 2.8V 电压，最大输出电流为 50mA。VDDIO_2P8 无需控制，模块唤醒与工作状态下自动打开。建议 VDDIO_2P8 仅用于接口电平转换，不作其它用途，使用时必须增加 ESD 保护。
