电源接口
## 电源设计
CLM920 AC3 模块电源接口如下：
|管脚号|名称| I/O| 描述| 最小电压 |典型电压| 最大电压
|-|-|-|-|-|-|-|-|
|57,58| VBAT_RF |PI| 模块电源| 3.3V |3.7V |4.2V|
|59,60| VBAT_BB |PI| 模块电源| 3.3V |3.7V |4.2V|
|14 |USIM_VDD| PO| SIM 卡电源| 0| 1.8V/2.85V| 1.98/3.3V|
|7|VDD_EXT| PO| LDO 输出| |1.8V|
|8~10,19,
22,36,46,48,5 0~54,56,72, 85~112|GND| |地 |-| 0| -|
AM420E 模块采用单电源供电模式，模块提供 4 路供电管脚。其中两路为射频电源，两路为基带电源。供电范围为 3.3V—4.2V,建议采用 3.7V/2A 电源供电。如果模块工作瞬间压降造成 VBAT 供电电压过低或供电电流不足，模块可能会关机或重 启。所以为减少模块工作时的电源波动，需要采用低 ESR 值的稳压电容，电源管脚和地管脚都要连接使用并且能够提供足够供电能力。

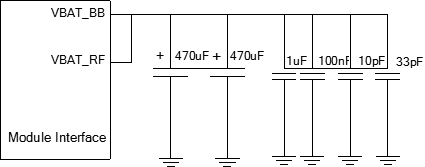

在确保 VBAT 电源供电足够的前提下，在靠近电源输入处可并联 2 颗 470uF/6.3V 钽电容，并联 1uF,0.1uF 电容（消除时钟及数字信号干扰）和 10pF,33pF（消除低频射频干扰）陶瓷电容。
实际设计时，电源电路可使用开关 DC 电源或线性 LDO 电源来设计，再利用PMOS 管来控制供电输入，以便能完全切断电源。两种设计电路都需要提供足够电流。具体参考以下电路设计：

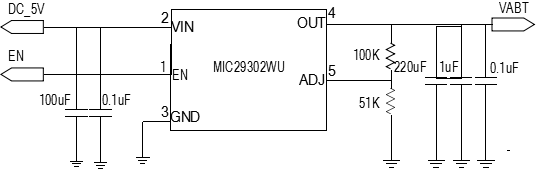

### LDO 线性电源参考电路 ###

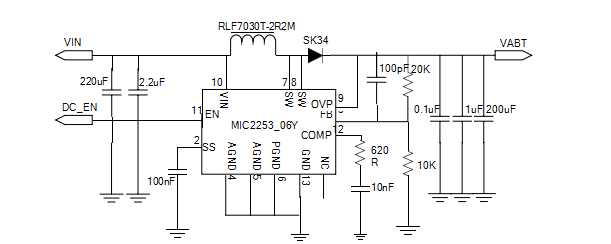

### DC 开关电源参考电路 ###

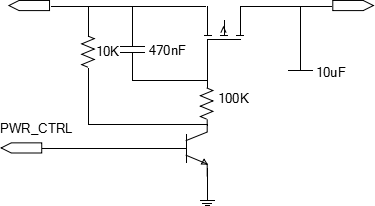

### PMOS 管控制电源开关参考电路 ###
### 注意事项
- 为防止浪涌及过压对模块的损坏，建议在模块 VBAT 引脚上并联 5.1V/500mW 的齐纳二极管。
- 建议在电源管脚输入处增加 3 个陶瓷电容(33pF,10pF,100nF)且靠近 VBAT 管脚放置。
- 模块最低工作电压为 3.3V，由于传输数据或通话会产生 2A 以上电流，导致电源电压上产生纹波压降，因此实际供电电压不得低于 3.3V。
- 由于模块电源管脚耗流较大，建议 PCB 走线尽量短尽量宽。尽量减小 VBAT 走线的等效阻抗。
### VDD_EXT 电压输出
模块通过 VDD_EXT 输出 1.8V 电压供内部数字电路使用。该电压为模块的逻辑电平电压，正常开机后，第 17 管脚会输出电压 1.8V，电流负载最大50mA。外部主控可以读取 VDD_EXT 的电压来判断模块是否开机。VDD_EXT 也可以作为外部供电使用，例如：电平转换芯片等。
