射频部分设计

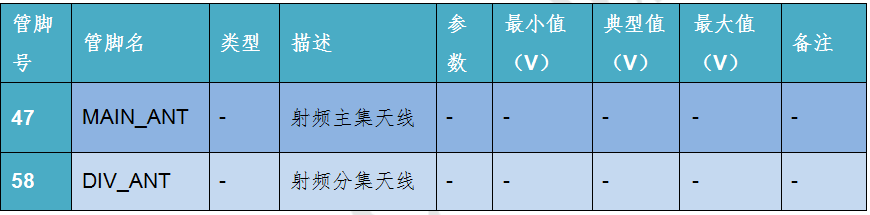

**AM410E模块提供两路天线接口**：主集天线接口（MAIN_ANT）和分集天线接口（DIV_ANT）。

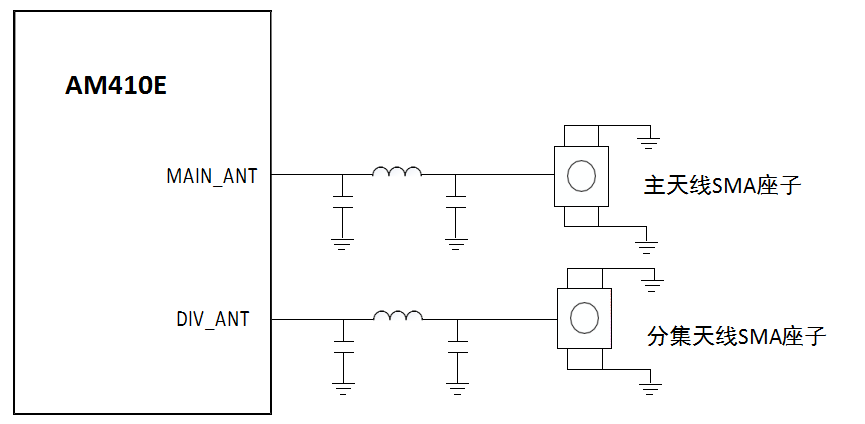

## 1. 模块天线接口参考电路

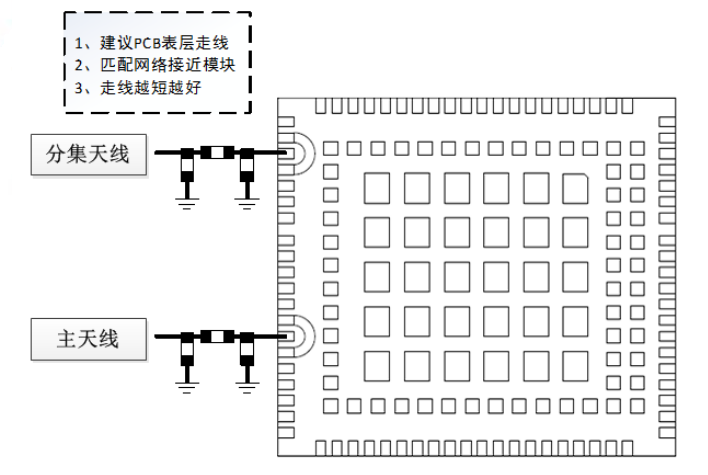

## 2.天线 PCB 布局参考设计路
**备注**：
天线接口到射频座子直接预留 PI 型匹配网络，以便射频调试；
天线接口与射频座子的距离尽可能短；
射频信号线的阻抗为 50Ω。

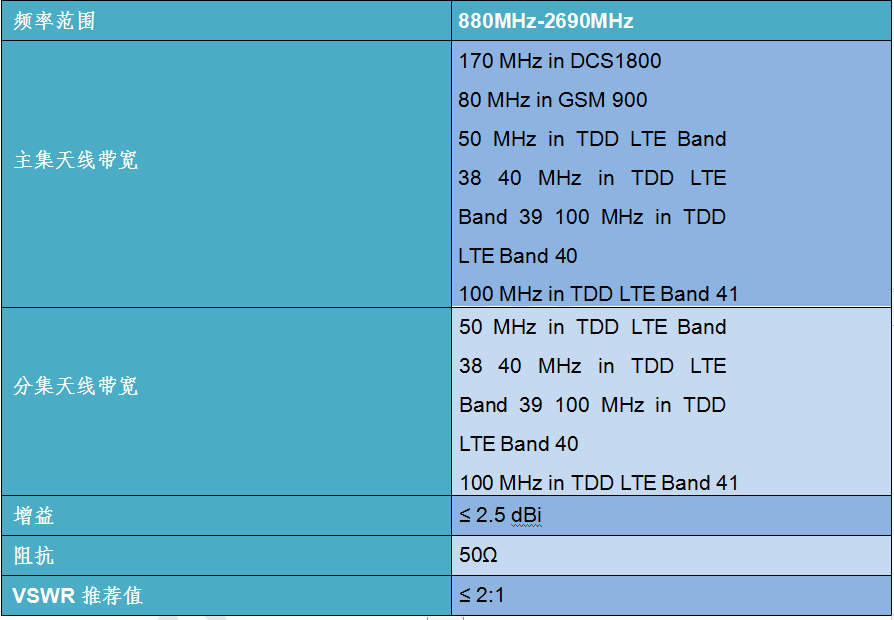

## 3.天线指标
天线效率：天线效率即辐射出去的功率和输入到天线的有用功率之比，天线效率与它的电气尺寸有关，通常天线效率随电气尺寸的增加而增加。为保证 AM410E 模块射频辐射性能，建议天线效率为：主集天线的效率≥40%（频段低于 960 MHz 时）；主集天线的效率≥50%（频段高于 1710 MHz 时）；分集天线的效率≥主集天线接收频段效率的 50%。
S11(VSWR)反射系数：指天线输入阻抗同参考阻抗（50Ω）的匹配指数。反射系数和天线效率相关，可用网络分析仪测量。AM410E 模块天线推荐 S11 值：S11 主集天线≤-6dB，S11 分集天线≤-6dB。
隔离度：多条天线在一起会产生两两耦合的现象，天线隔离度就是用来测量耦合功率的。为防止两两耦合的现象，在天线设计的之初就要保证天线的隔离度足够大，隔离度主要取决于天线的距离、类型、方向等因素。AM410E 隔离度建议：主集天线与分集天线的 隔离度≤-12dB，主集（分集）天线与 Wi-Fi 天线的隔离度≤-15dB。
方向图：天线的辐射方向图反应了天线在远场的辐射特性。半波偶极子天线的辐射方式为水平面为全向，基站天线的入射波常是水平的。AM410E 模组推荐的天线方向为全向。
增益：增益是天线的另一个重要参数，天线的增益与方向和天线效率有关。AM410E 模组推荐的天线增益：主/分集天线增益≤2.5dBi。
## 4.天线设计要求
