射频接口
AM21E_V5 模块提供两路天线接口，一路 NB 天线接口，负责收发模块 NB 信号，一路 GNSS 天线接
口，负责接收 GNSS 信号。
|射频接口|-|-|-|-|-|
|-|-|-|-|-|-|
|RF_ANT|18|-|NB天线接口|-|用于接NB天线,走线控制 50 欧姆|
|GSP_ANT|30|-|GNSS天线接口|-|用于接GNSS天线,走线控制 50 欧姆|
AM21E_V5 的 30 脚为 NB 天线接口，为方便天线调试需要在主板上增加π型匹配电路，走 50 欧阻抗线。
AM21E_V5 的 18 脚为GNSS 天线接口，为方便天线调试需要在主板上增加π型匹配电路，走 50 欧
阻抗线，GNSS 天线使用有源天线。

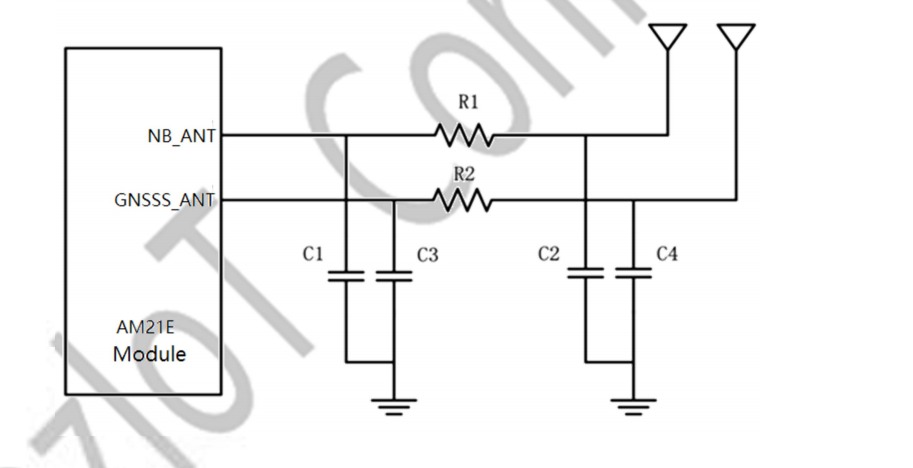

原理图设计注意事项：
- 实际设计时用户可根据电路板走线由天线厂调试匹配器件参数值，主板 R1/R2/R3 默认贴 0 欧姆，L1
默认贴 3nH 电感，C1/C2/C3/C4/C6/C7/C8/C9/C10 默认空 C5 贴 10pF 电容。
- 天线是一个敏感器件，易受外部周围环境的影响，故需要远离数字时钟线，DC 电源等干扰信号，建议
使用完整的地层作为参考地。

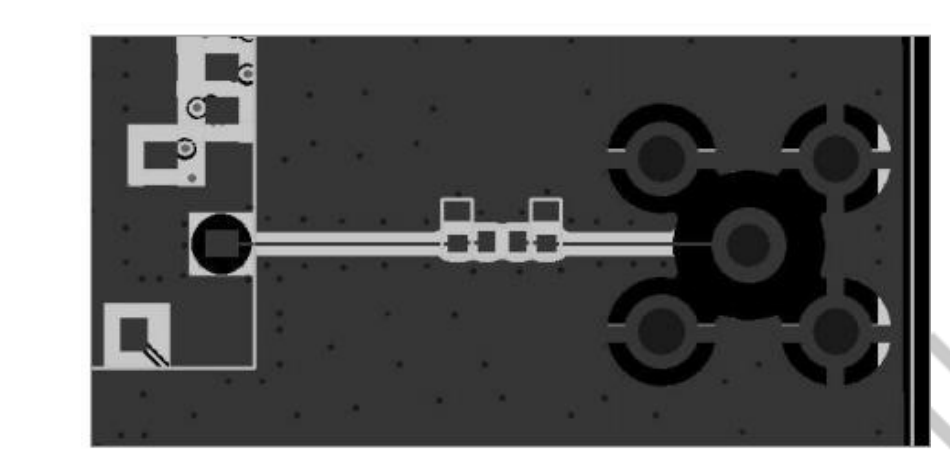

- 天线 LAYOUT 走线尽量短，尽可能走直线，避免过孔，立体包地，并在走线两边多加地孔做隔离。
- GNSS 天线采用有源的陶瓷天线或其他类型的 GPS 天线，模块内部集成了 LNA，外部无需再增加LNA电路。
2 射频走线参考
AM21E_V5 模块的 NB 天线、蓝牙天线和 GNSS 天线采用焊盘方式引出，天线焊盘到天线馈点必须使用微带线或其他类型的 RF 走线，信号线的特性阻抗应控制在 50Ω。
射频 RF 信号线的阻抗，由材料的介电常数、走线宽度(W)、对地间隙(S)、以及参考地平面的高度(H)决定。因此射频走线需要使用阻抗模拟工具来计算 RF 走线的阻抗值。

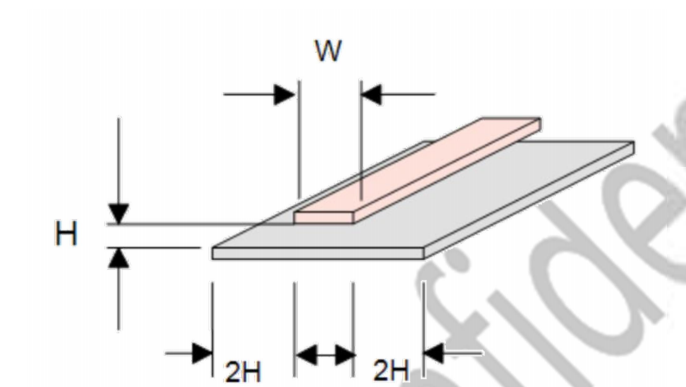

- 微带线的完整结构

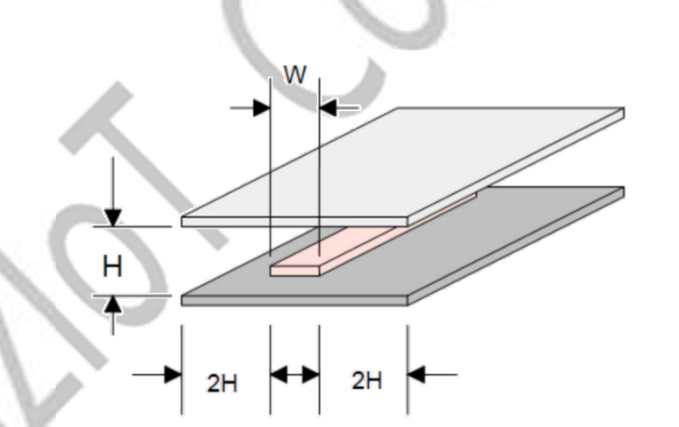

- 带状线的完整结构

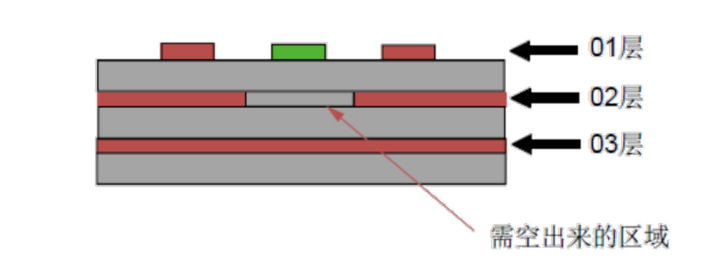

- 参考地为第三层 PCB 微带传输线结构
如果使用 SMA 头射频座，为减小 RF 焊盘较大导致寄生电容较大而引起的天线性能降低的可能性，模块射频焊盘下第一层和第二层都建议挖空，如下图所示。
