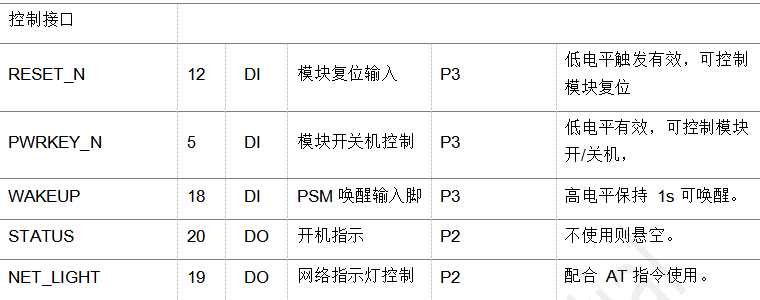

控制接口
**AM20E 的一些信号是用来控制和显示模块的工作状态。以下描述为这些信号定义和应用。**
### 1.RESET_N
复位通过 RESET_N 管脚实现。在模块正常工作状态下，RESET_N 管脚输入超过 200ms 的低电平脉冲时可触发模块复位。
如果使用 2.8V/3.0V/3.3V 的 IO 系统，建议使用三极管隔离，具体设计请参考以下两图。若想使用高电平复位，请参考MCU 控
制开机电路图。

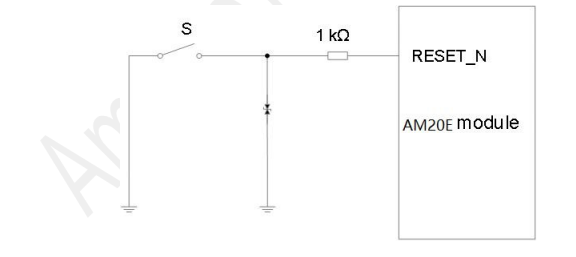

按键控制模块复位

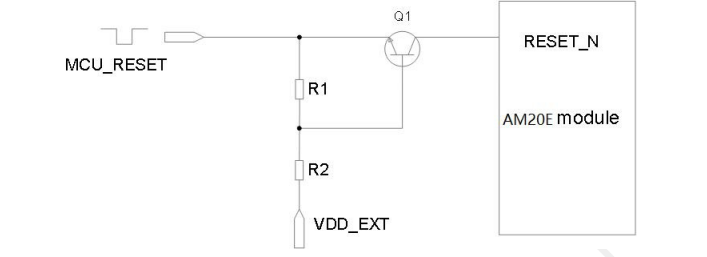

复位三极管隔离参考电路

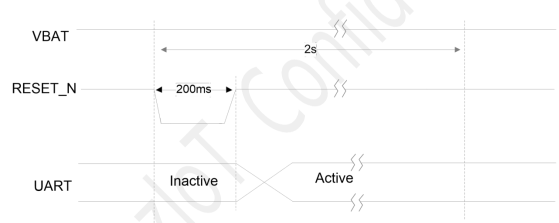

3.3V 系统下，R1=47K，R2=4.7K，三极管基极供电电压推荐为 2.8V。AM20E模块复位流程如下图。
### 2. NET_LIGHT

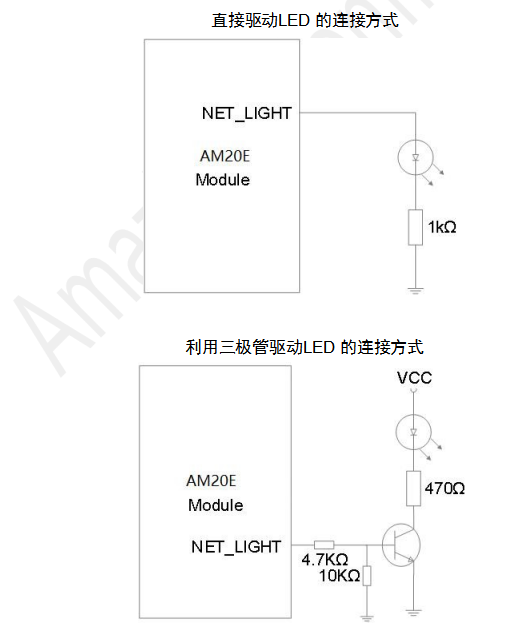

NET_LIGHT 管脚输出高电平为 2.8V，最大提供 4mA 的驱动电流，可用高电平直接驱动普通的 LED指示灯。如果 LED 亮度不能满足设计要求，可通过三极管驱动增加亮度。参考图如下。详细使用方法请参考《Amaziot_AM20E_AT 命令手册》。
### 3.STATUS
在AM20E 模块设计中，STATUS 信号目前用来表示模块启动开机成功的标识。外部可直接驱动 LED，也可使用三极管驱动 LED。具体接法可参考上图。

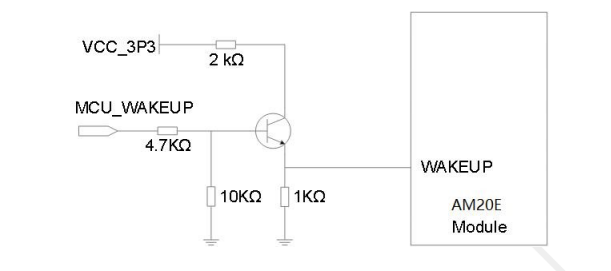

4. WAKEUP
该管脚实际用来唤醒进入 PSM 状态的模块。当模块进入 PSM 模式时，如果用户需要发送数据， 则需要主动把 WAKEUP 管脚拉高维持1s 以上来唤醒模块，模块唤醒后不会主动注网，需要用户侧有数据发送请求（配合AT 指令使用），否则模块认为没有数据发送请求则会再次进入 PSM 状态，详细使用方法请参考《Amaziot_AM20E_AT 命令手册》。
