管脚说明
## 1.管脚定义图示
## 2.管脚定义说明

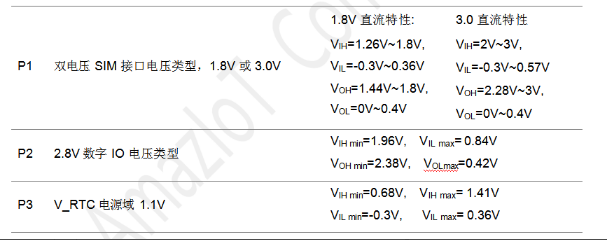

### 2.1 参数定义
|IO| 类型说明|
|-|-|-|
|DO|数字输出，COMS逻辑电平|
|DI|数字输入，COMS逻辑电平
|PO|电源输出
|PI|电源输入
|AO|模拟输出
|AI|模拟输入
|DO|漏极开路
|直流特性说明|

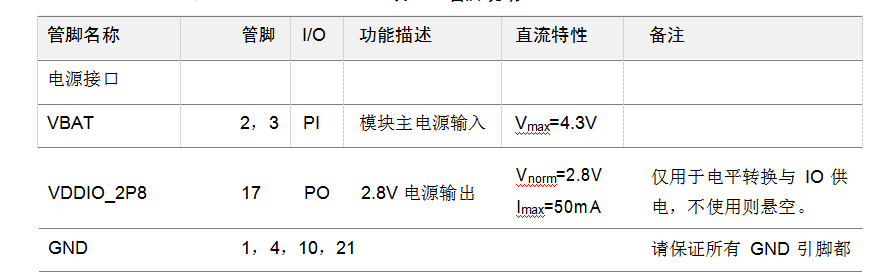

### 2.2 管脚说明
|控制接口|-|-|-|-|-|
|-|-|-|-|-|-|
|RESET_N|12|DI|模块复位输入|p3|低电平触发有效，可控制模块复位|
|PWRKEY_N|5|DI|模块开关机控制|p3|低电平有效，可控制模块开关机|
|WAKRUP|18|DI|PSM唤醒输入脚|p3|高电平保持1s可唤醒|
|STATUS|20|DO|开机指示|p2|不使用则悬空|
|NET_LIGHT|19|DO|网络指示灯控制|p2|配合AT指令使用|
|UART接口|-|-|-|-|-|
|UART_TXD|14|DO|数据发送|p2|用于数据传输，不使用则悬空|
|UART_RXD|13|DI|数据接收|p2||
|DEBUG_UART接口|-|-|-|-|-|
|DEBUG_UART_RXD|15|DI|数据接收|p2|用于调试，不使用则悬空|
|DEBUG_UART_TXD|16|DO|数据发送|p2||
|USIM接口|-|-|-|-|-|
|USIM_VCC|9|PO|SIM卡电源输出|IOmax=50ma|USIM_VCC|
|USIM_DATA|6|DIO|SIM卡数据输入输出|p1|-|
|USIM_CLK|7|DO|USIM时钟输出|p1|-|
|USIM|8|DO|USIM复位|p1|-|
|天线端口|-|-|-|-|-|
|ANT|22|AI/O|天线管脚|-|走线控制50欧姆|
|预留管脚|-|-|-|-|-|
|RESERVED|11|-|-|-|必须保持悬空，不能接电源或接地|
