控制接口

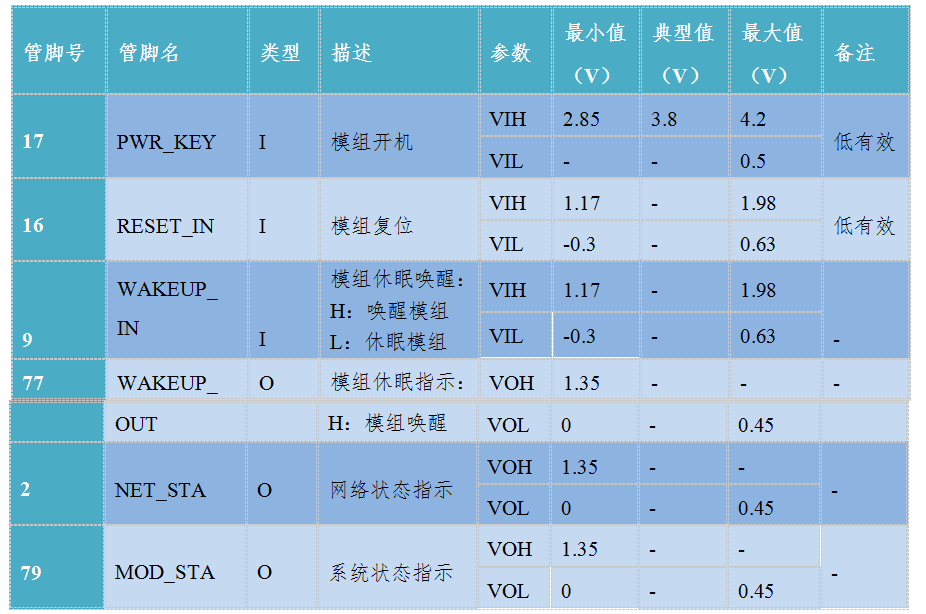

## AM410E 模块的控制信号主要有：
开关机（PWR_KEY）接口；
复位（RESET_IN）接口；
休眠/唤醒（WAKEUP_IN）控制接口；
唤醒输出（WAKEUP_OUT）接口；
系统状态（MOD_STA）指示接口;
## 1.开关机接口连接设计

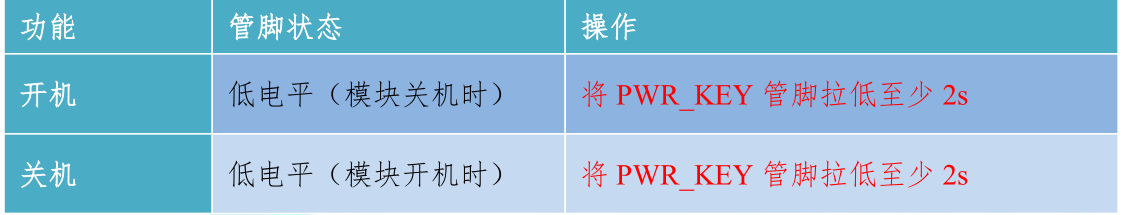

模块通过 PWR_KEY 管脚实现开关机。

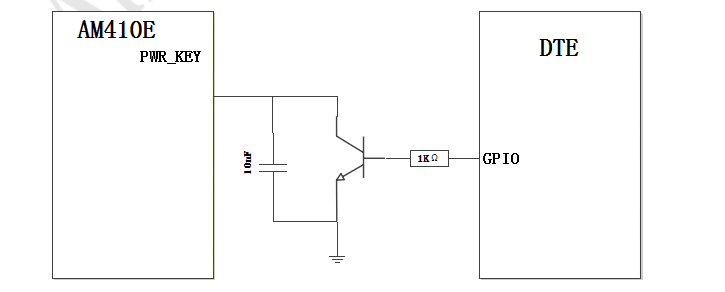

开关机接口示意图如下图所示：
## 2.复位接口

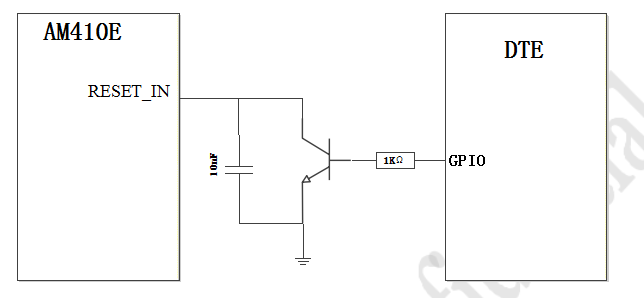

AM410E 模块通过 RESET_IN 管脚可实现硬件复位。当模块软件停止响应的时候，可以通过拉低 RESET 管脚 50-100ms 实现系统复位。复位接口示意图如下图所示：
**备注**:
RESET_IN 信号相当敏感，建议在这个接口上预留 10nF-0.1uF 电容进行滤波。另外建议这条线路走线不超过 20mm，距离 PCB 板边超过 2.54mm，而且走线需包地，否则模组可能由于干扰信号引起复位。
## 3.休眠唤醒口

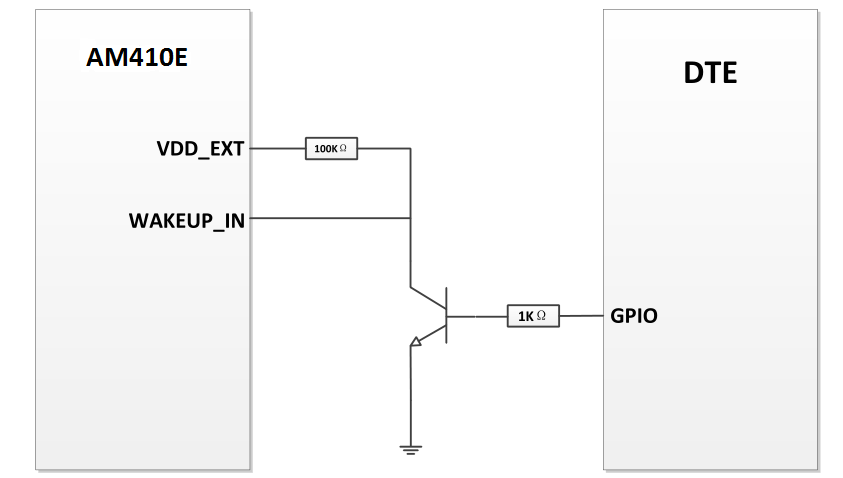

M8321 模块通过 WAKEUP_IN 管脚可实现系统休眠/唤醒。当 WAKEUP_IN 管脚被拉高，模块处于唤醒状态。当WAKEUP_IN被拉低，模块被允许进入休眠。WAKEUP_IN需要外部上拉到1.8V。休眠/唤醒接口示意图如下图所示：
## 4.唤醒输出接口
AM410E 模块通过 WAKEUP_OUT 管脚可实现唤醒输出，用于指示模块当前的休眠状态或唤醒外部设备。WAKEUP_OUT 输出高电平，表示模块处于唤醒状态；WAKEUP_OUT 输出低电平，表示模块处于休眠状态。
## 5.网络状态指示接口

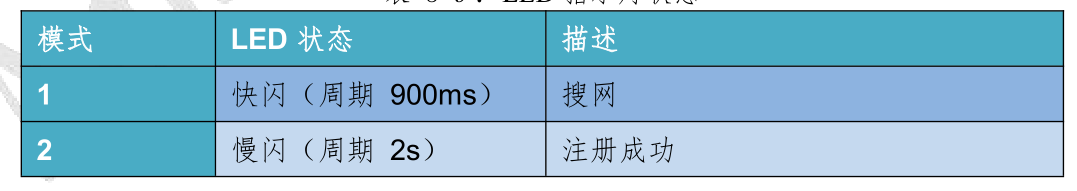

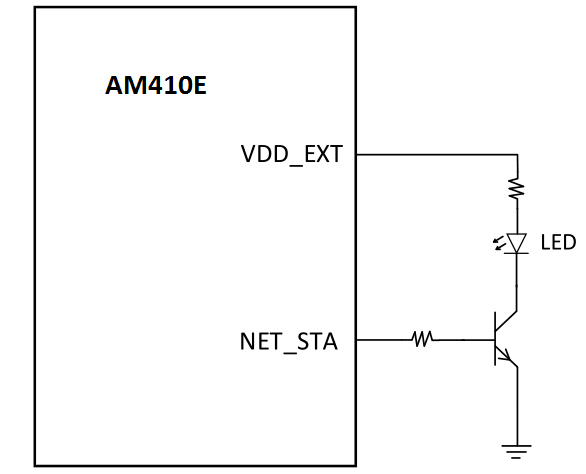

AM410E模块可通过 NET_STA 管脚连接外部 LED 指示网络状态。
## 6. 系统状态指示接口

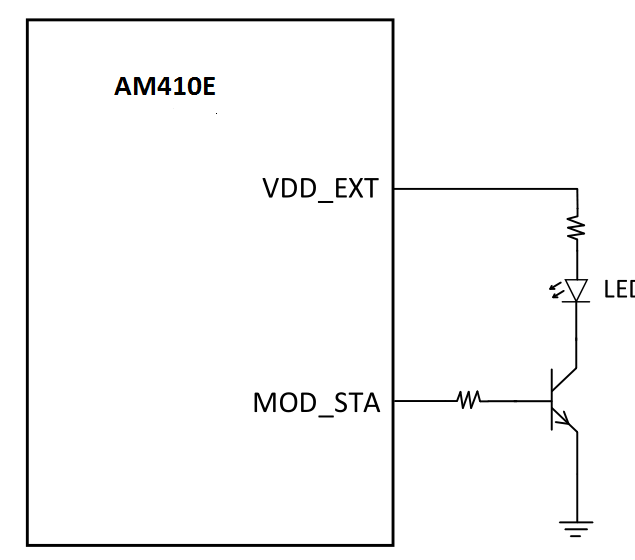

模块可通过 MOD_STA 管脚连接外部 LED 指示模块状态。模块工作，MOD_STA 管脚输出高电平，LED 亮；模块不工作，MOD_STA 管脚输出低电平，LED 灭。模块状态接口示意图如下图所示：
