控制接口

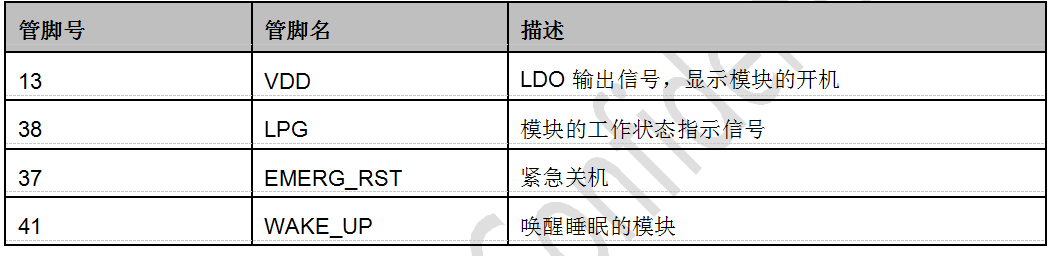

AM900EV3的一些信号是用来控制和显示模块的工作状态。以下描述为这些信号定义和应用。
## 1.VDD 参考标准
模块有一个规定的电压输出信号 VDD。要求输出 2.8V 电压，用于客户应用。能够提供 200mA 的电流，作为外部数字电路的电源。当模块开机时，VDD 输出。所以 VDD 可以指示模块的开机。
**注意**： VDD 是来自模块的主电源，任何通过 VDD 供电的电路也都源自模块的 VBAT 供电。模块整体的供电电流受 VDD 工作的影响。
| 参数|条件|最小值|典型值|最大值|单位|
|-|-|-|-|-|-|-|
|V~OUT~|I~OUT~=30mA|2.78|2.81|2.98|v|
|I~MAX~|最大电流|140|-|-|mA|
## 2. EMERG_RST
EMERG_RST 定义为紧急关机，此 pin 脚被拉低后 1s 内系统将会关机，如下图：
**注意**：它只能作为紧急情况下使用，尽量减少使用此 pin 脚的次数。

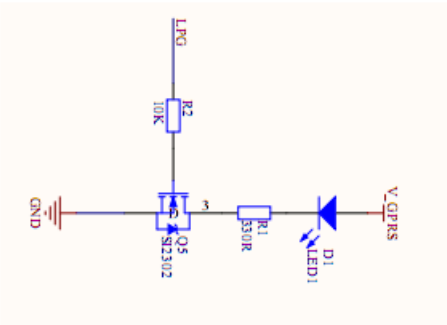

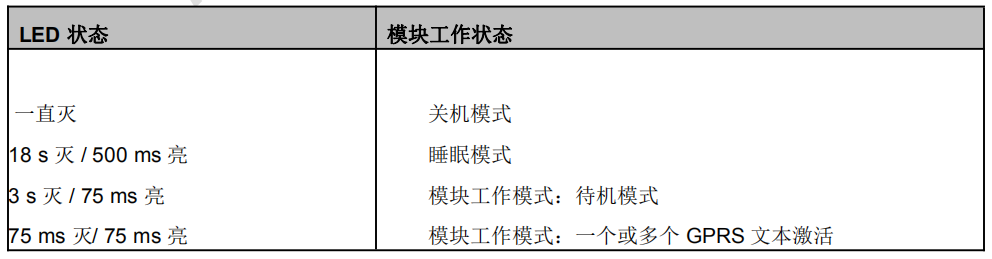

作为交替产生的同步信号，这个控制脚可以用来驱动应用平台的 LED 指示灯。 LED 和 PIN 脚的状态：LED 灭为高电平，LED 亮为低电平。
## 3. WAKE_UP
此信号主要用来永久唤醒睡眠中的 AM900EV3，低电平触发。在执行命令AT+CSCLK=1后，通过拉高WAKE_UP脚，模块进入休眠状态；通过拉低WAKE_UP脚，模块就会被唤醒，进入待机状态。
推荐电路连接如下图：
