## 1.UART接口

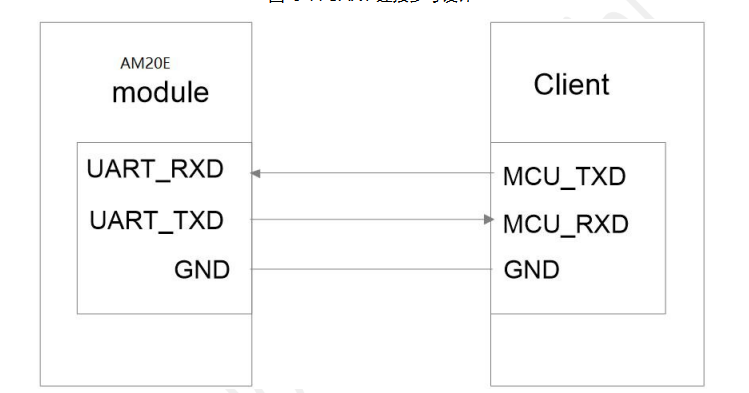

AM20E模块可以提供 1 组 UART 接口，接口为 2.8V 电平，连接方式如下图
原理图设计注意事项：
请注意信号连接的对应关系
如果 UART 和 MCU 逻辑电平不匹配，需要做电平转换。根据逻辑电平品质差异，推荐三种电平转换电路。

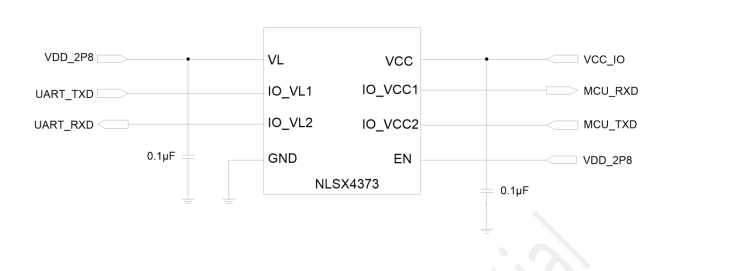

如果外部 MCU 的电平大于 3.3V，或者串口速率高于 1MHz，推荐使用电平转换芯片，如图所示。
− NLSX4373 是一个双向高速电平转换芯片，最高速率可达 20Mb/s。
− VL 是 IO_VL1 和 IO_VL2 的参考电压，电压范围是 1.5V-5.5V。
− VCC 是 IO_VCC1 和 IO_VCC2 的参考电压，电压范围是 1.5V-5.5V。
− EN 是使能脚，输入 VL-0.2V 以上的电平有效，图中直接连接 VDD_2P8，该电平转换芯片一直处于工作状态。

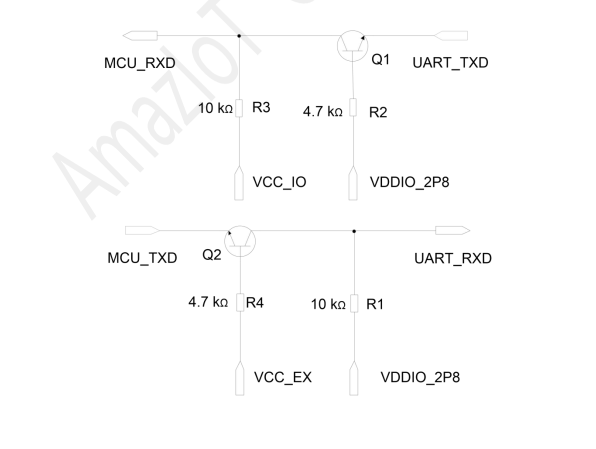

如果外部 MCU_UART 低电平 VIL≤200mV，且串口速率低于 1MHz，可使用如下推荐电路 。
**需要注意：**
MCU_UART 的高电平 VIH≤2.8V 时，VCC_EX=VCC_IO；
MCU_UART 的高电平 VIH≥2.8V 时，VCC_EX=VDDIO_2P8。
相关器件：
R2/R4：2KΩ-10KΩ。串口工作速率越大，R2/R4 值越小。R1/R3：4.7KΩ-10KΩ。串口工作速率越大，R1/R3 值越小。
Q1/Q2：MMBT3904 或者 MMBT2222。高速率晶体管更好。

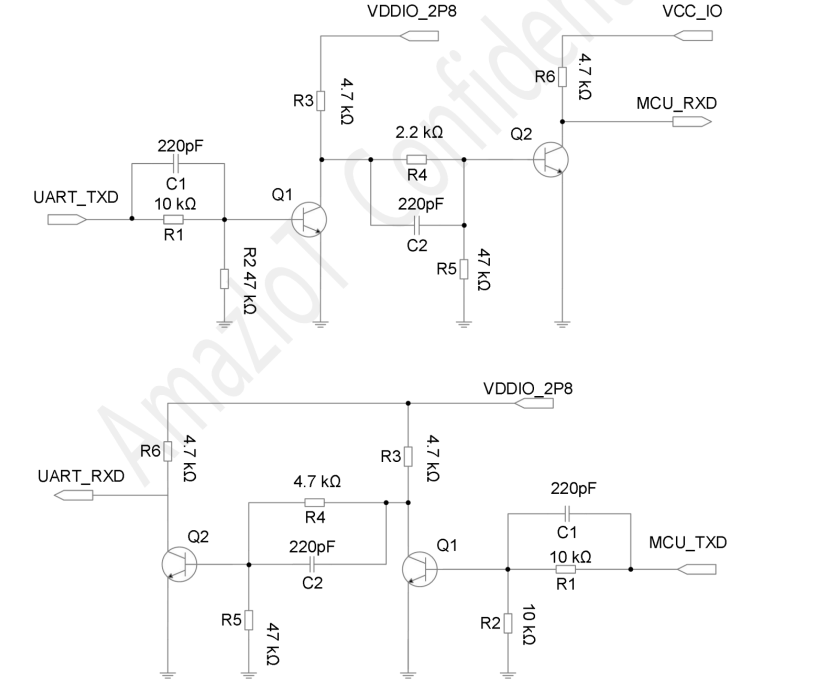

如果 MCU_UART 的低电平 VIL>200mV，且串口速率低于 1MHz，建议使用推荐如下电路 ，以免造成UART 低电平过高，模块不能正确识别信号，UART 无法正常工作。
Q1/Q2：MMBT3904 或者 MMBT2222。高速率晶体管更好。

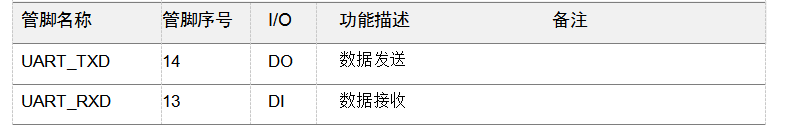

MCU_TXD 和 MCU_RXD 分别为 MCU 的发送和接收端口，UART_TXD 和 UART_RXD 分别为模块的发送和接收端口 VCC_IO 为 MCU 的 IO 电压。
